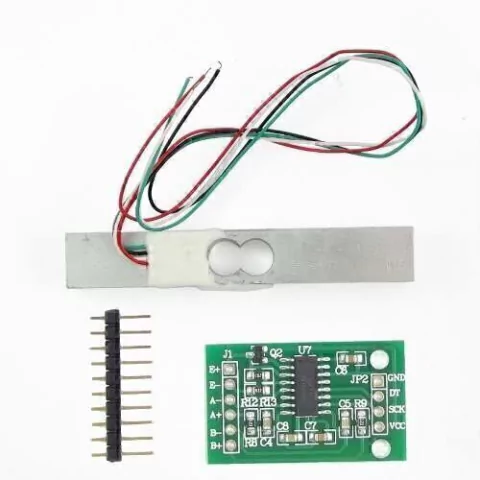

Celda de Carga 5Kg con Amplificador HX711

Descripción General
Las celdas de carga son transductores que soportan cargas de compresión, tensión y flexión y las convierten en una magnitud eléctrica proporcional a la carga. La aplicación principal de las celdas de carga es la medición de peso.
Las celdas de carga poseen normalmente 4 galgas extensiométricas conectadas en una configuración de puente Wheatstone. Esta configuración permite leer de forma precisa las variaciones de resistencia en las galgas.
El módulo HX711 es un transmisor entre las celdas de carga y un microcontrolador como Arduino, permitiendo leer el peso en la celda de manera sencilla.
El chip HX711 posee internamente la electrónica para la lectura del puente de Wheatstone formado por la celda de carga y también un conversor ADC de 24 bits. Se comunica con el microcontrolador por medio de un protocolo de tipo serial mediante 2 pines (Clock y Data).
Las celdas de carga estan formadas por galgas extensiométricas en configuración de puente Wheatstone. Para conectar la celda al módulo HX711 son necesarios 4 cables, los colores utilizados habitualmente son Rojo, Negro, Blanco y Verde. Cada color corresponde a una señal como se muestra a continuación:

Rojo: Voltaje de excitación +, E+, VCC
Negro: Voltaje de excitación -, E-, GND
Blanco: Amplificador +, Señal +, A+
Verde: Amplificador -, Señal -, A-

Especificaciones
Capacidad de carga nominal: 5 Kg
Salida de Cero: 0.05% FS
Precisión: 0.02% FS
Precisión-Temperatura: 0.02% FS
Temperatura de trabajo: -10ºC a 50ºC
Sobre carga de seguridad: 150%
Salida: 4 cables (puente wheatstone)
Dimensiones: 75mm x 12mm x 12mm
Longitud cables: 16 cm
Material: Aluminio
