Sensor de Energia INA219
±3.2A 26V DC

Descripción General
Esta pequeña tarjeta va a resolver todos sus problemas de monitoreo de energía. En lugar de luchar con dos multímetros, sólo tiene utilizar esta tarjeta con el chip INA219B y medir tanto el voltaje como el consumo de corriente DC, todo a través de protocolo I2C con 1% de precisión.
Este chip puede manejar del lado alto de medición de corriente, hasta +26VDC, a pesar de que se alimenta con 3 o 5 VDC.
Un amplificador de precisión mide el voltaje a través de la resistencia de sensado de 0,1 ohmios a 1%. Dado que la diferencia máxima de entrada del amplificador es de ± 320 mV, esto significa que puede medir hasta ± 3,2 amperios. Con el ADC interno de 12 bits, la resolución del rango de ±3,2 A es 0.8mA.

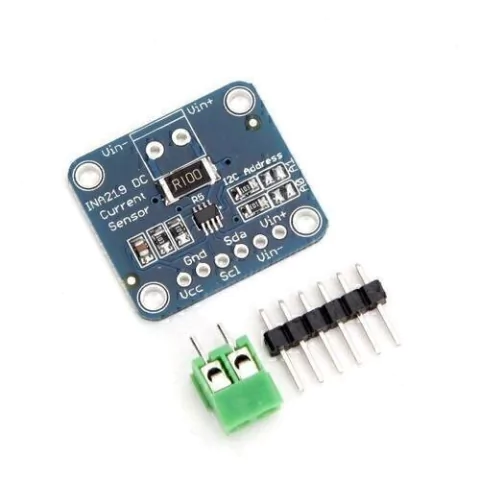

Se incluye regleta de 6 pines (para que pueda conectar fácilmente este sensor a un protoboard), así como una terminal de conexión de 3,5 mm para que pueda conectar fácilmente y conectar la carga. El uso es simple. Alimente el sensor con 3 a 5 VCC y conecte los dos pines I2C a su microcontrolador. A continuación, conecte su fuente de alimentación de destino para VIN + y la carga a tierra para VIN-.

Especificaciones
Resistencia de sensado de corriente de 0.1 ohm 1% 2W
Hasta 26 V max de voltaje en el lado de sensado
Hasta ± 3.2 A max de corriente, con una resolución de ± 0.8mA
Esta tarjeta utiliza direcciones I2C de 7 bits 0x40, 0x41, 0x44, 0x45, seleccionable mediante puentes soldables (A0 y A1).
